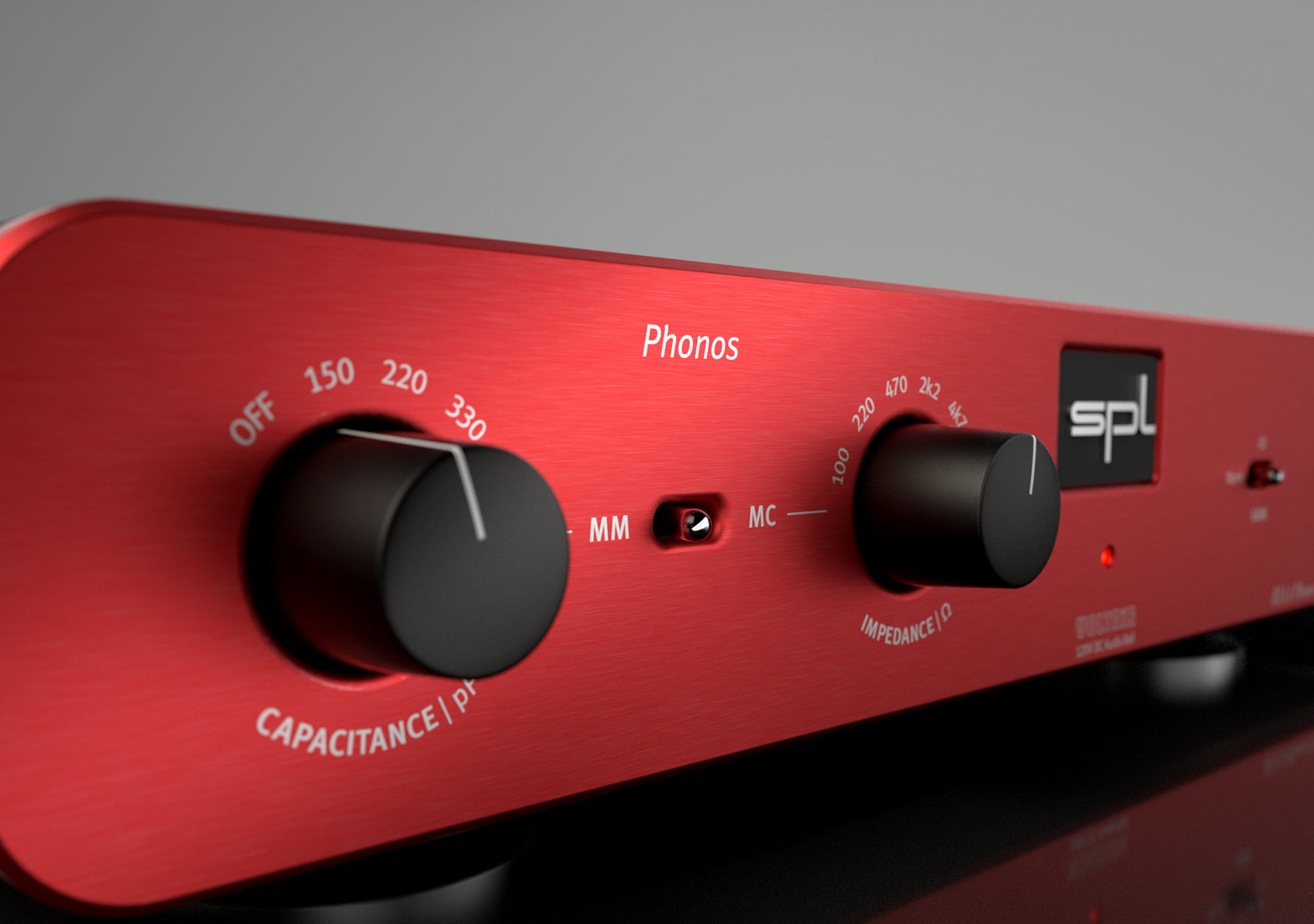

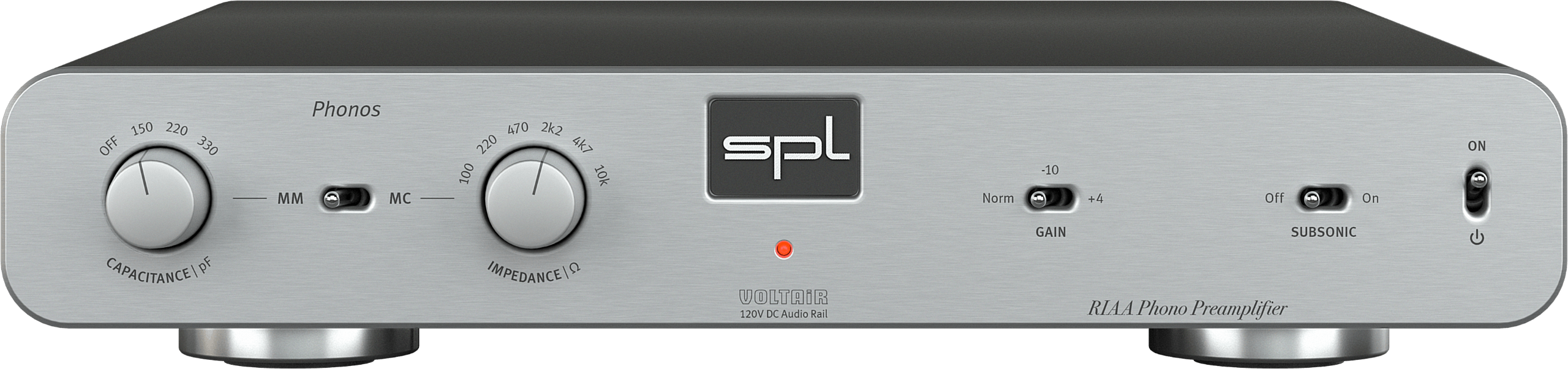

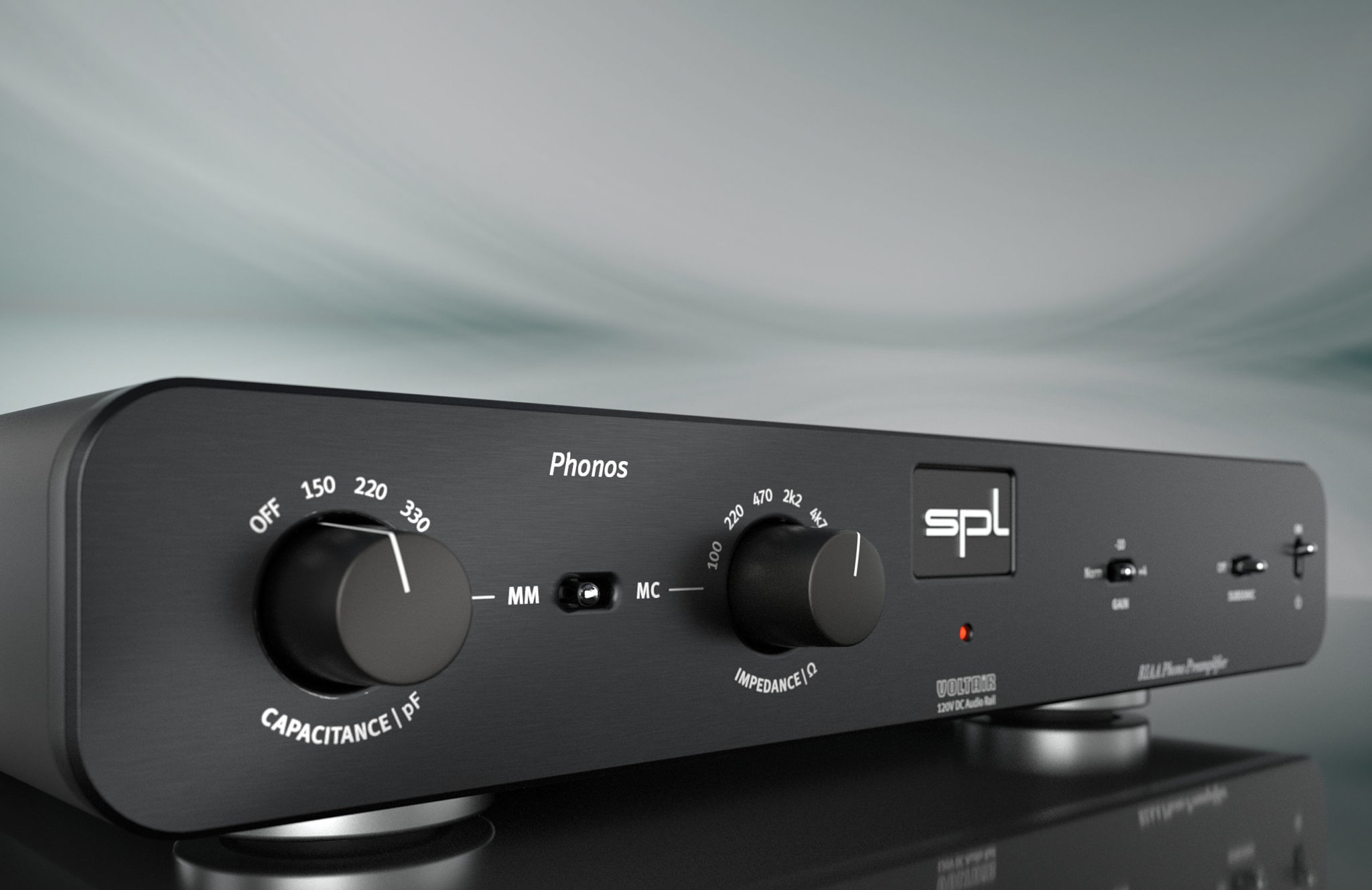

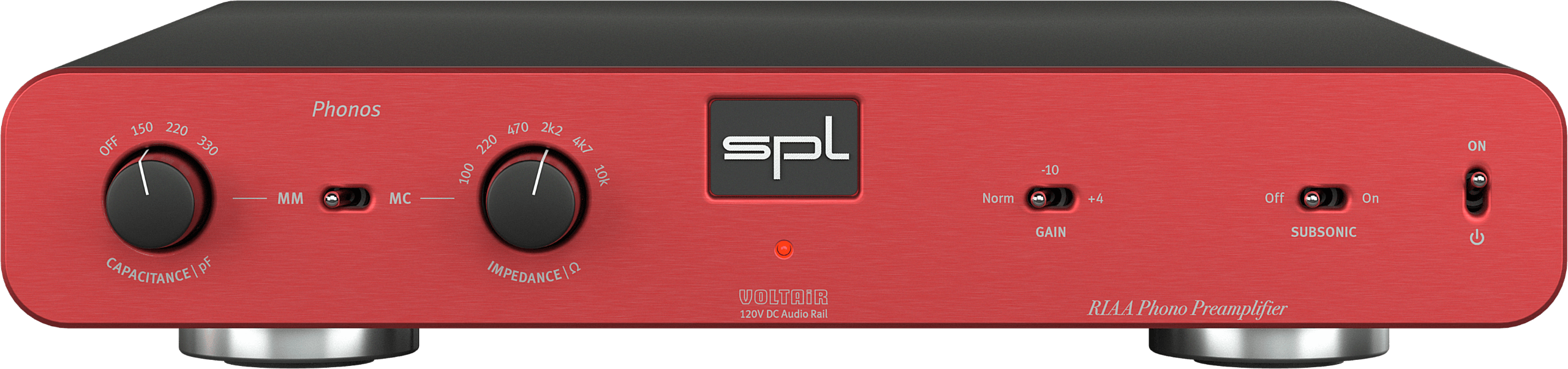

Phonos RIAA唱机前置放大器

突出特点：

120 V rail 留声机前置放大器

RIAA 均衡 (Douglas Self设计)

可适用 MM (动磁型) 和 MC (动圈型) 拾音器

最大前置放大水平: 51 dB(MM); 70 dB (MC)

MM最大电流容量: 无, 150 pF, 220 pF 和 330 pF

MC阻抗: 100, 220, 470; 2k2, 4k7 和 10 kohms

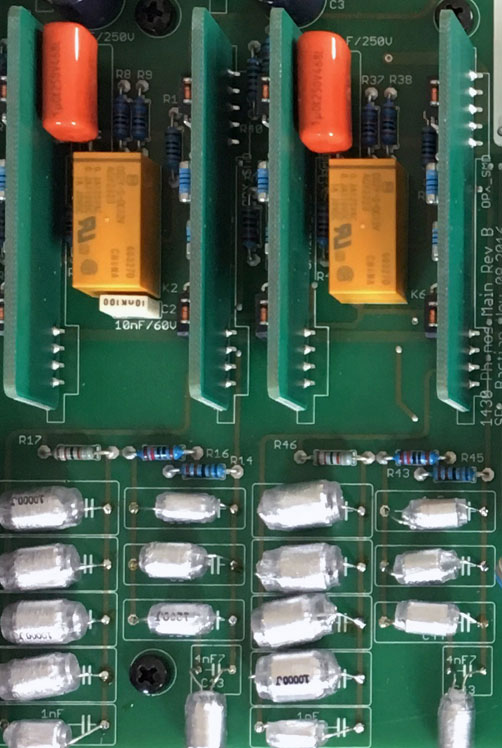

RIAA 均衡器使用了聚苯乙烯冷凝器

可切换增益: 正常, -10 dB, +4 dB

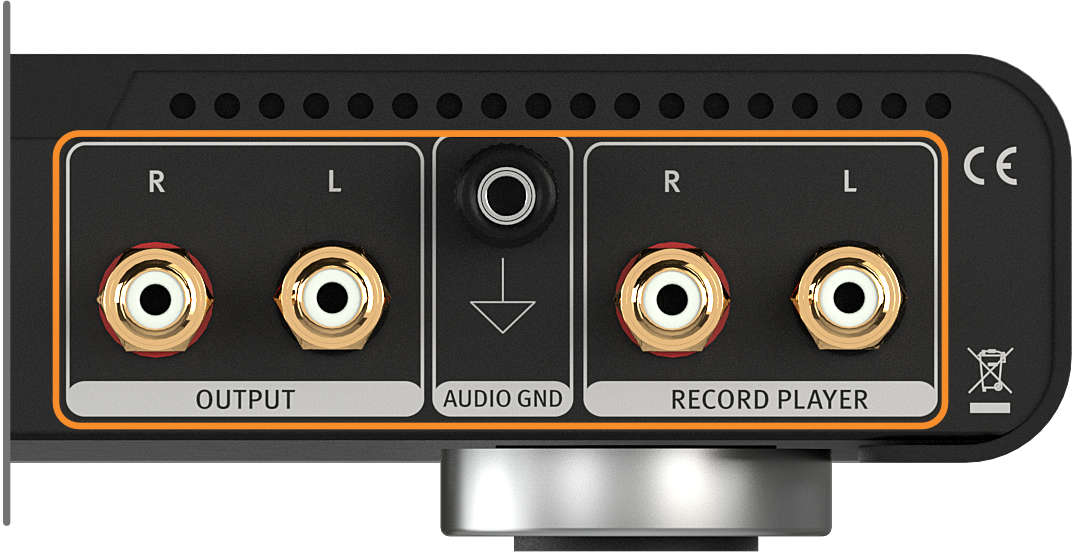

镀金 RCA 输入及输出口

唱机的音频接地

可切换“隆隆”声过滤器 (次音速)

环形变压器，线性电力供应

德国制造

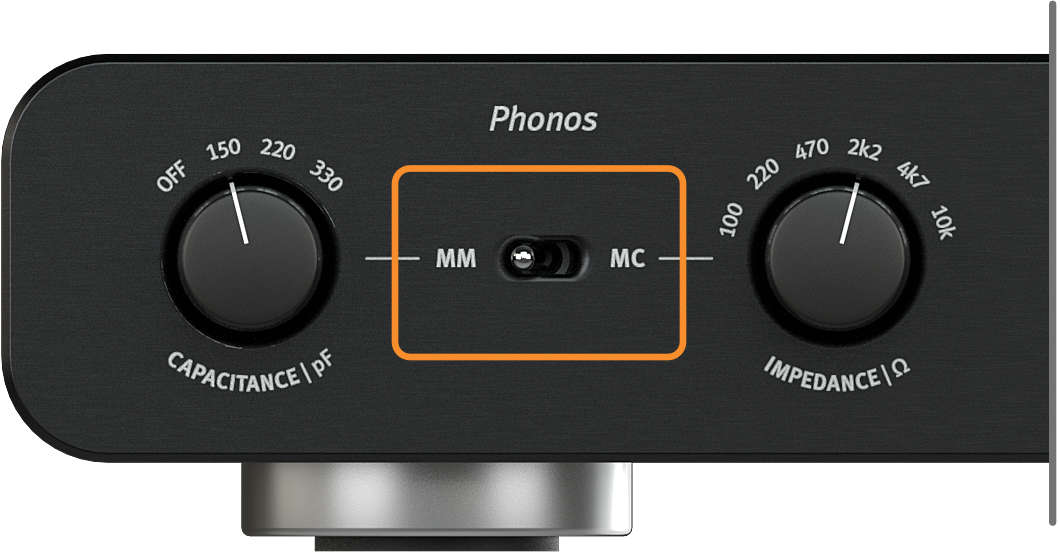

MM＆MC

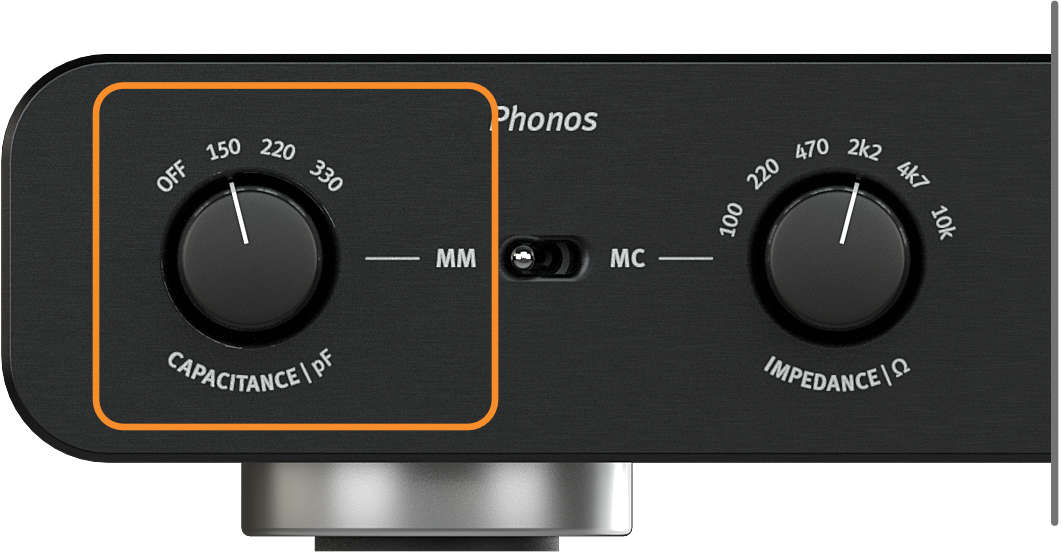

提供三种容量的选择，以校正频率和相位特性的线性。容量为150pF，220pF和330pF。在断开位置，容量由电缆的容量决定。



凭借高达71.5 dB的前置放大，Phonos为MC系统提供了最强大的唱机前置放大器之一，这归功于120 V技术，具有极低的噪声，线性和锁相功能。

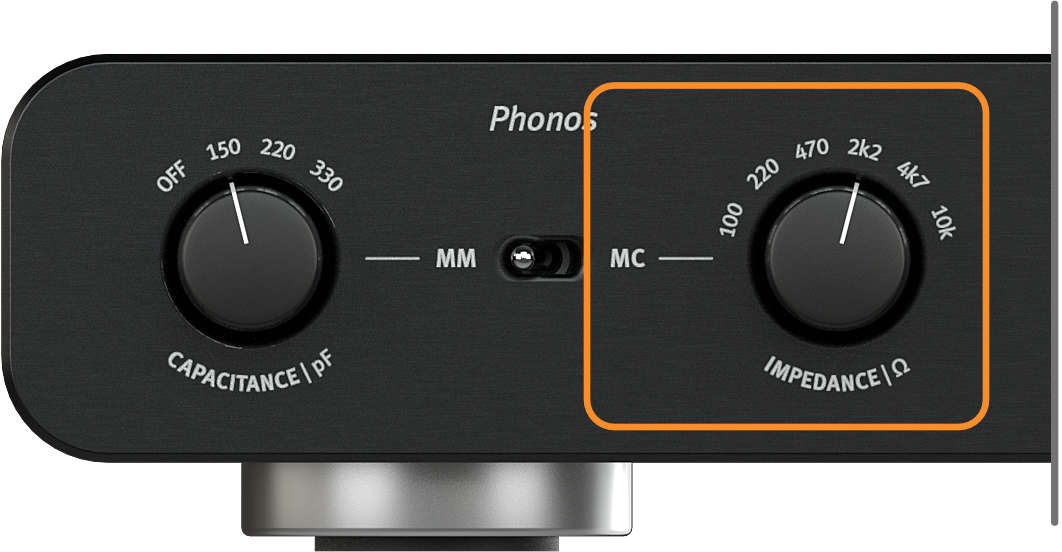

这意味着电缆电容（从转盘到前置放大器）的影响可以忽略不计。另一方面，阻抗是相关的，可以设置在六个位置：100、220、470、2.2 k，4.7 k和10 kOhm。如果对哪个阻抗对应于拾音器的阻抗有任何疑问，可以简单地切换阻抗，直到通过声学确定线性频率响应为止。

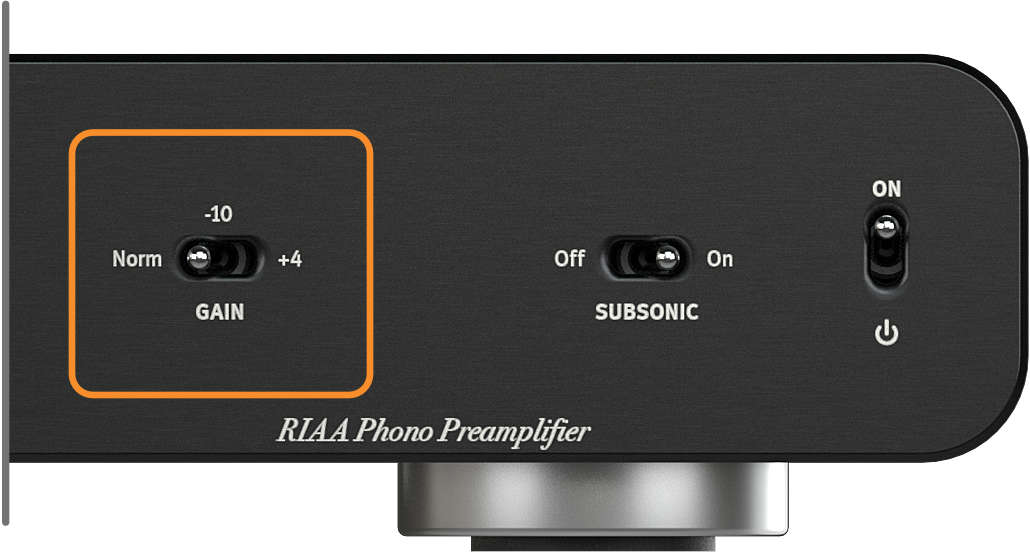

前置放大可以切换到三个值。MM的正常增益值为+46 dB，MC系统的正常增益值为+67 dB。

在-10 dB的位置，唱机为正常HiFi设备（以-10 dBV的参考电平工作）产生足够的输出电平。

在+4 dB的位置，输出电平大约与参考电平为0dBfs = +15 dBu的DA转换器一样大。

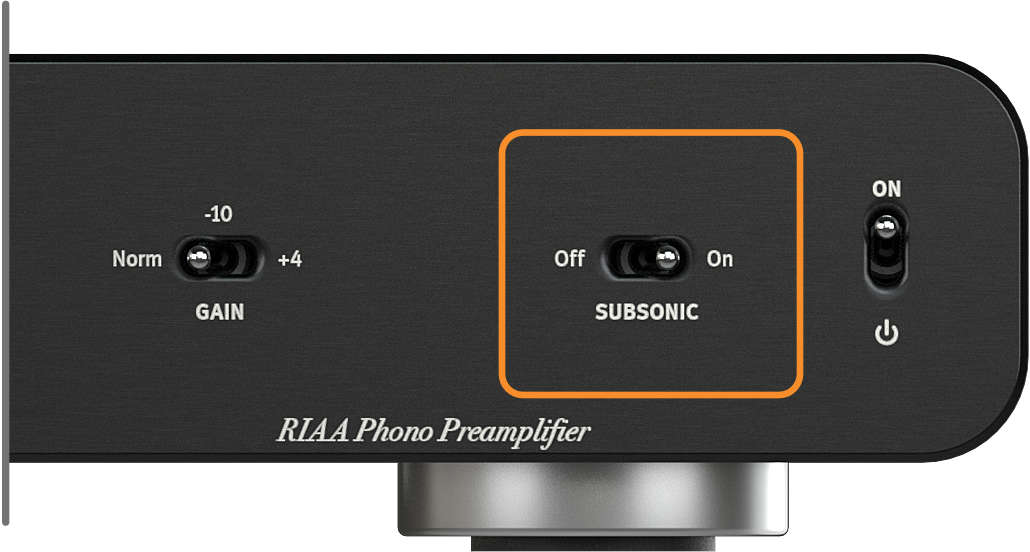

通过播放中的RIAA均衡通过低音范围的高放大而得到放大。借助可切换的亚音速滤波器，唱机提供了消除这种隆隆声的选项。

用于传输到前置放大器（例如Director Mk2或Elector）。

RIAA均衡

RIAA均衡是由美国唱片业协会（RIAA）提出的用于记录和播放黑胶唱片的规范。利用RIAA均衡曲线，从1954年开始引入全球事实上的唱片业标准。

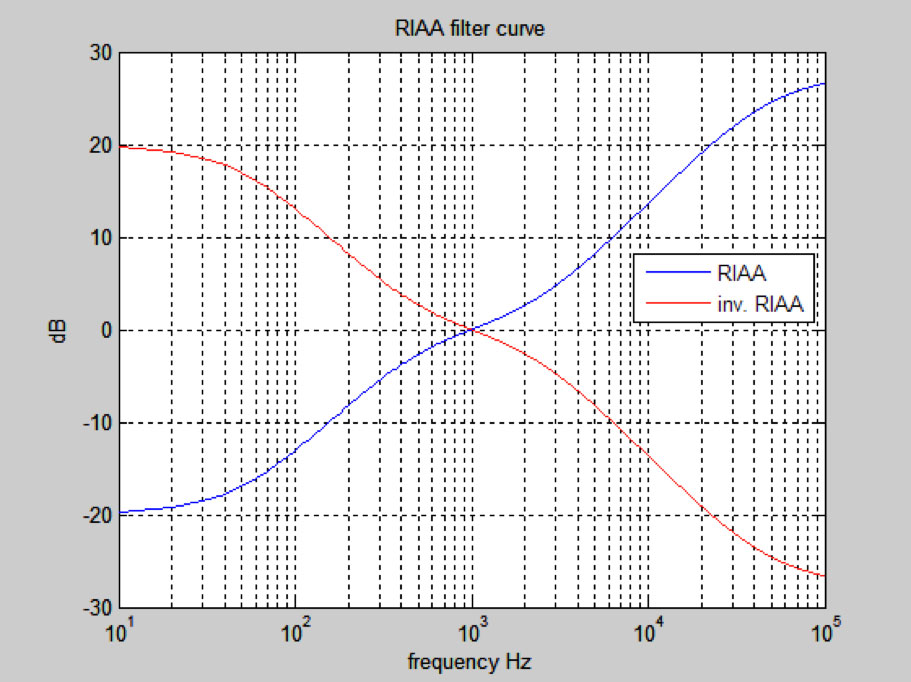

RIAA均衡在剪切降低低频和增加高频的记录时会使用预加重（蓝色RIAA曲线）。

低音降低多达20dB，以提供更大的空间和更长的录音时间。

高频范围最多增加25dB，以增加噪声与将记录介质记录到音频信号之间的信噪比。

在播放过程中，Phonos正好相反。去加重滤波器（红色RIAA曲线）补偿了预加重，结果是线性频率曲线。

声音的RIAA均衡是根据Douglas Self的建议开发的。

技术指标

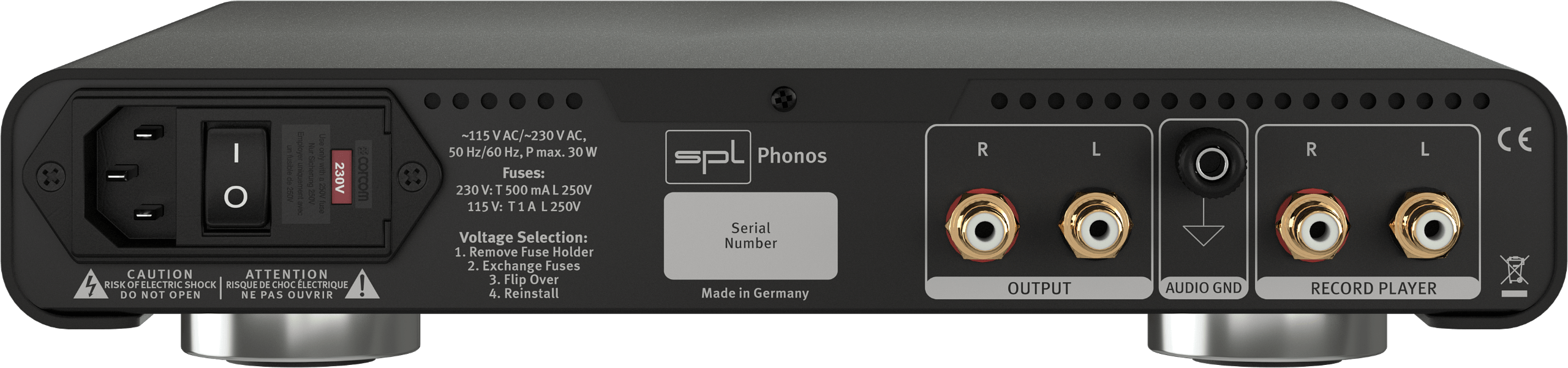

输入和输出

RCA, 非平衡, 镀金

输入阻抗 (MM): 100kohms

输出阻抗 (MC):可切换

输出阻抗: < 5ohms

串扰: -80 dB (1kHz)

滤波器

RIAA 均衡器 (由Douglas Self设计)

动磁型 (MM) 前置放大器

放大器: 47 dB (正常.), 37 dB(-10 dB), 51 dB (+4 dB)

可选电流容量: 关, 150 pF, 220 pF 和 330 pF

噪音 (A-加权): -85,3 dB

动圈型 (MC) 增强器

放大器 : 66 dB (正常.), 56 dB(-10 dB), 70 dB (+4 dB)

可切换阻抗: 100,220, 470, 2k2, 4k7, 10 k ohms

噪音 (A-加权): -61,7 dB

内部工作电压

+/- 60 V

供电

电源电压 (可切换): 230 V AC / 50 Hz 或 115 V AC / 60 Hz

保险: 230 V: T500 mA; 115 V: T 1 A

能量功耗: 最大. 30 VA

待机时的能量功耗: 0.7 W

体积

278 毫米宽 x 57 毫米 高 x 330 毫米 深

10.95 英寸宽 x 2.24 英寸 高 x 13 英寸 深

重量

3.2 千克; 7.05 磅 (可包括Phonos)

4.3 千克; 9.5 磅 (整体包装重量)
