Crossover 有源模拟双向交叉频率处理器

终于，模拟交叉频率处理器来了

对于在整个系统中优化低音扬声器或超低扬声器来说是非常困难的。现在，几乎只有数字的交叉频率能够实现这个目标。但是谁又想来来回回的转换呢？从现在开始你不需要再这样了，我们的 Crossover 重新塑造了交叉频率。

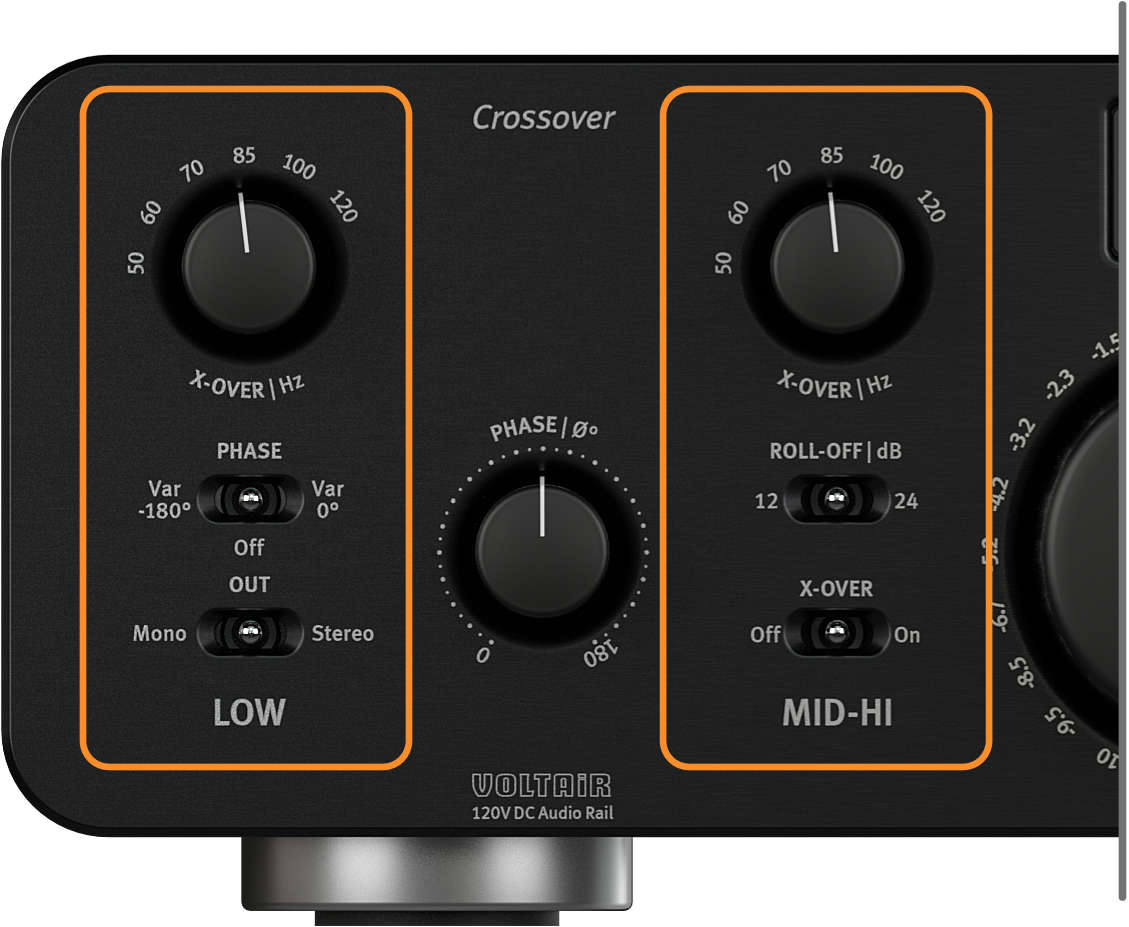

交叉频率

交叉频率被分为两个部分：低音部分负责低频扬声器或超低扬声器（单声道或立体声），中高频部分负责高频/主扬声器.

低频和中高频的交叉频率可以被分别设置在 50 Hz 至 120 Hz 的 6 个位置处.

低频滤波器在每个八度有 24dB 的斜率。高中频滤波器可以在 12dB（Butterworth）至 24dB（Linkwitz/Riley）之间进行切换。

同相

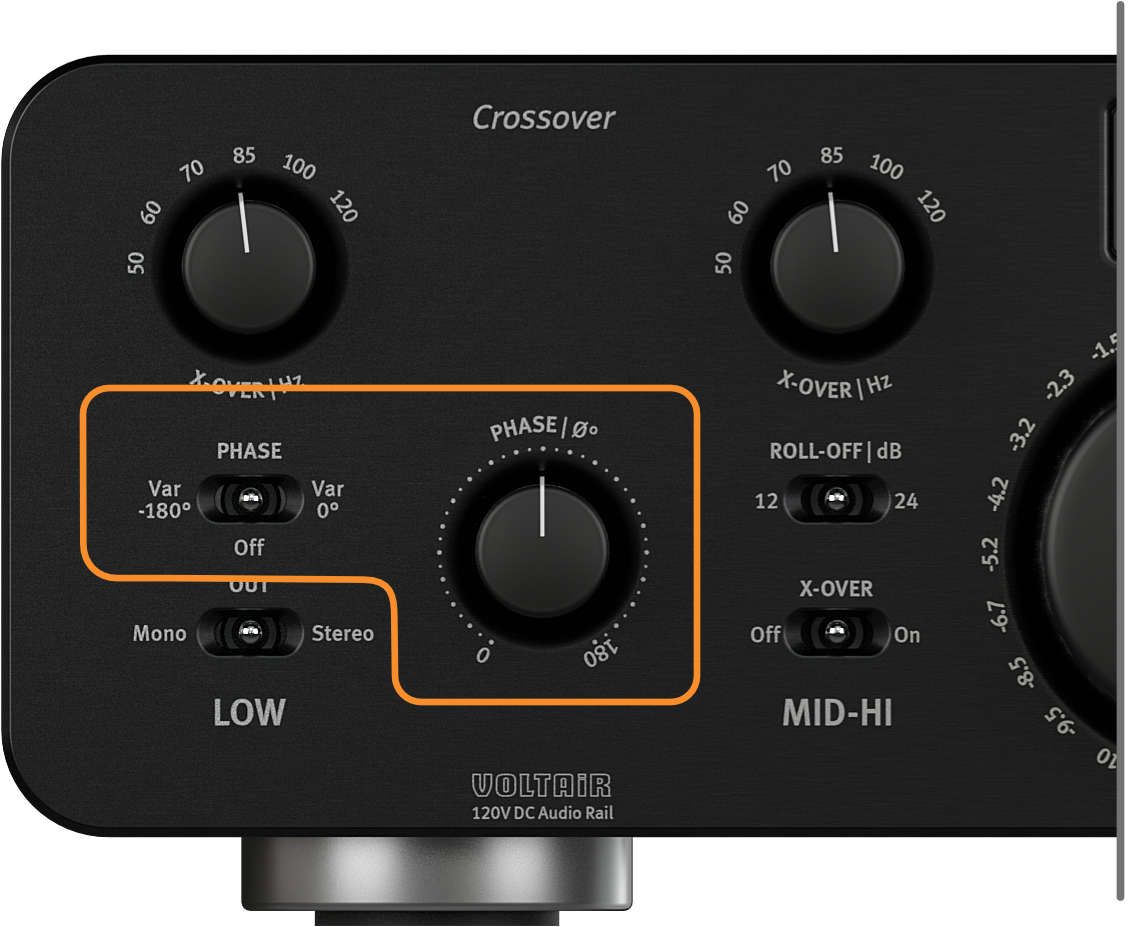

音频信号应该同相地从扬声器的顶端和低音扬声器传出来。Crossover 为了实现此操作而提供可变量的声相控制.

使用调节开关来激活声相控制（ 0 度或 180 度），然后使用控制来创建同步性.

如果相位控制不是必须的话，它可以被关闭从俄日完全从信号路径上消失。

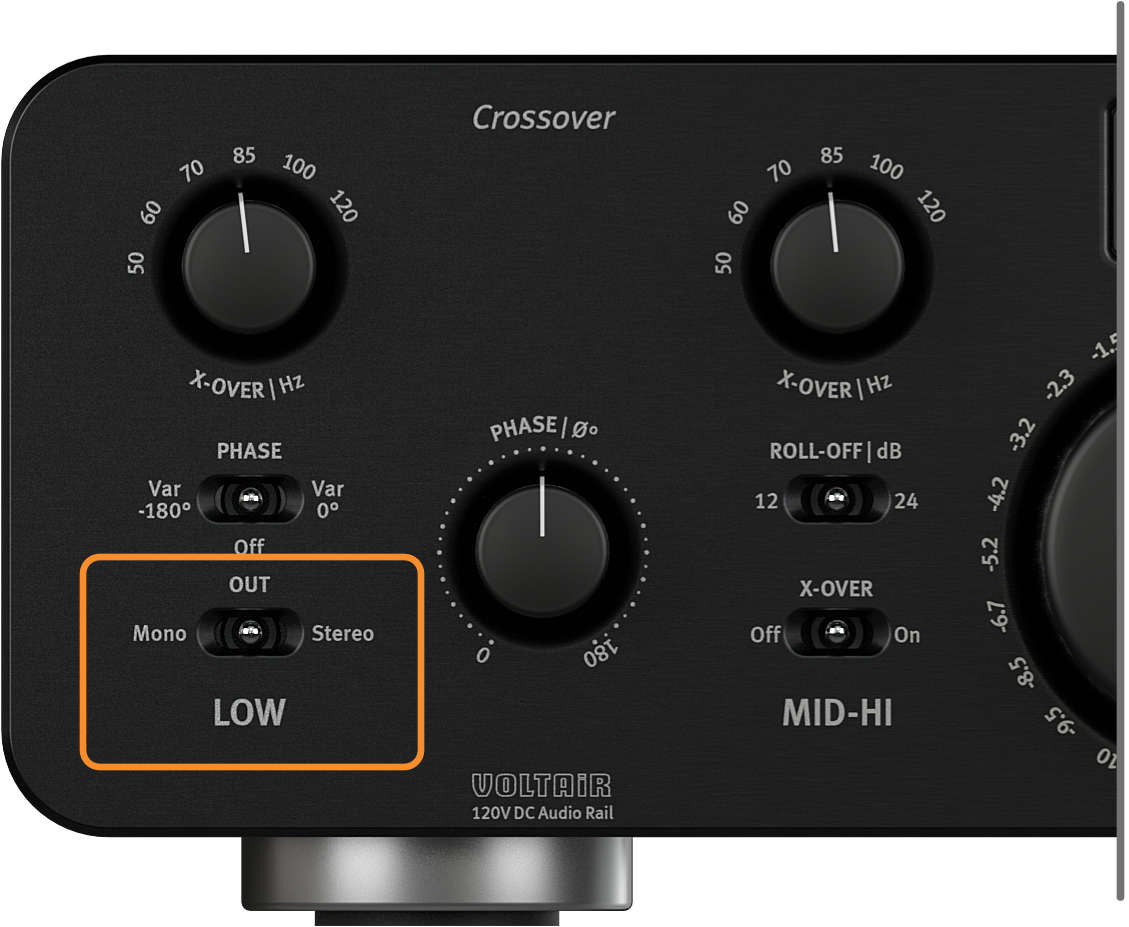

一或二?

如果你想要连接两个低音扬声器或超低扬声器（一个是左，一个是右），这个开关需要设置成立体声.

如果你只想要一个低音扬声器或超低扬声器，切换至单声道即可。Crossover 创造出一个低频率的单声道信号，然后将其同时输出至两个低频输出（左和右）。

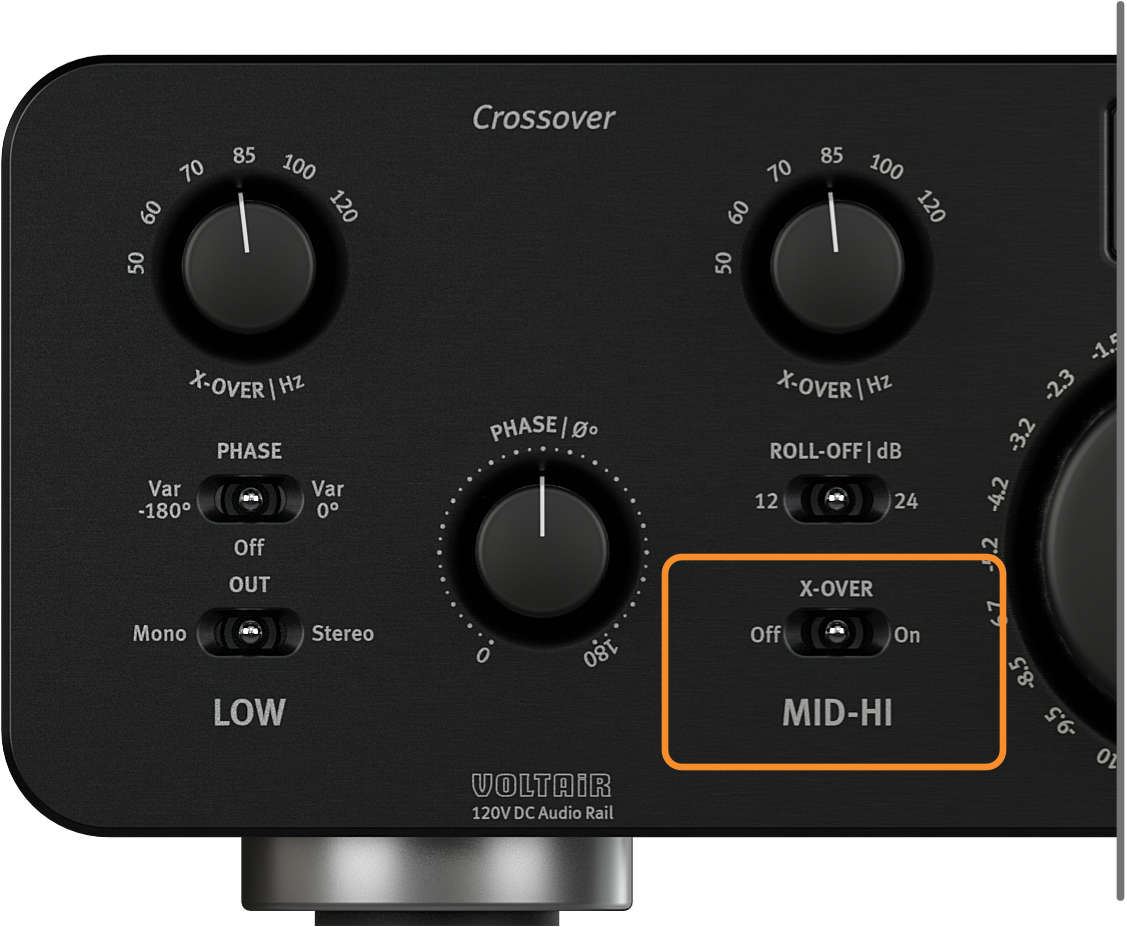

开或关?

如果你选择使用扬声器顶端的全频范围，你可以关闭中高滤波器。

减负

通过低切滤波器，所有 20Hz 以下的频率都可以以 6dB 的大小被过滤掉。这样一来，那些听不到的低频频率就不会进入功率放大器，可以减轻很多功放的载荷。

只要你得到乐趣

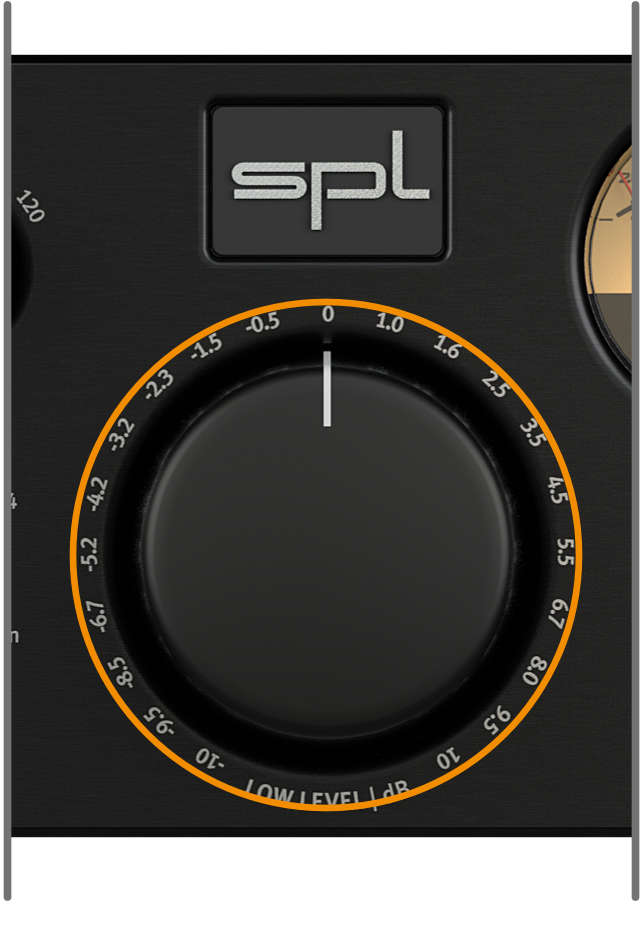

低音扬声器或超低音箱的回放音量可以设置在 -10dB 至 +10dB 之间。

好时光

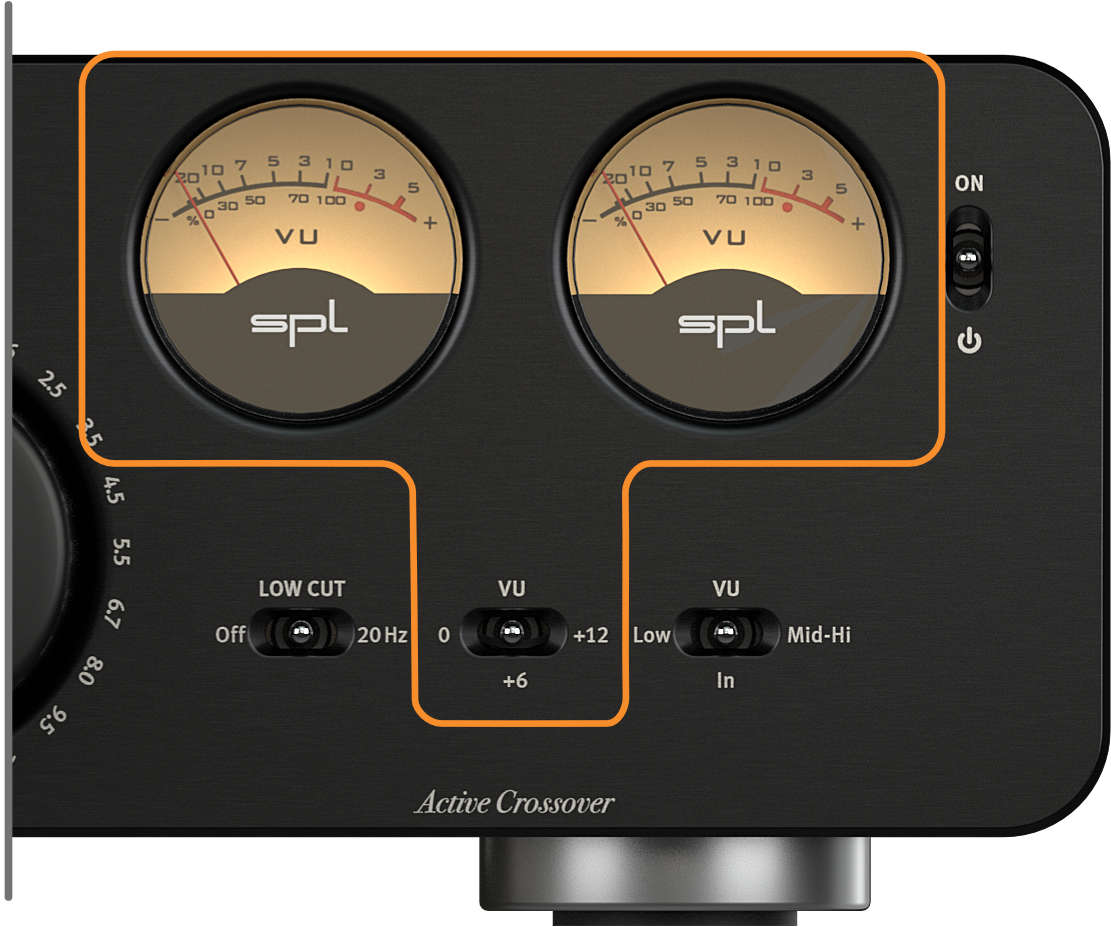

两个机械式 VU 量表则负责显示出左右音频通道的输入电平，通过 VU 开关你可以根据不同的信号电平优化显示方式。



源

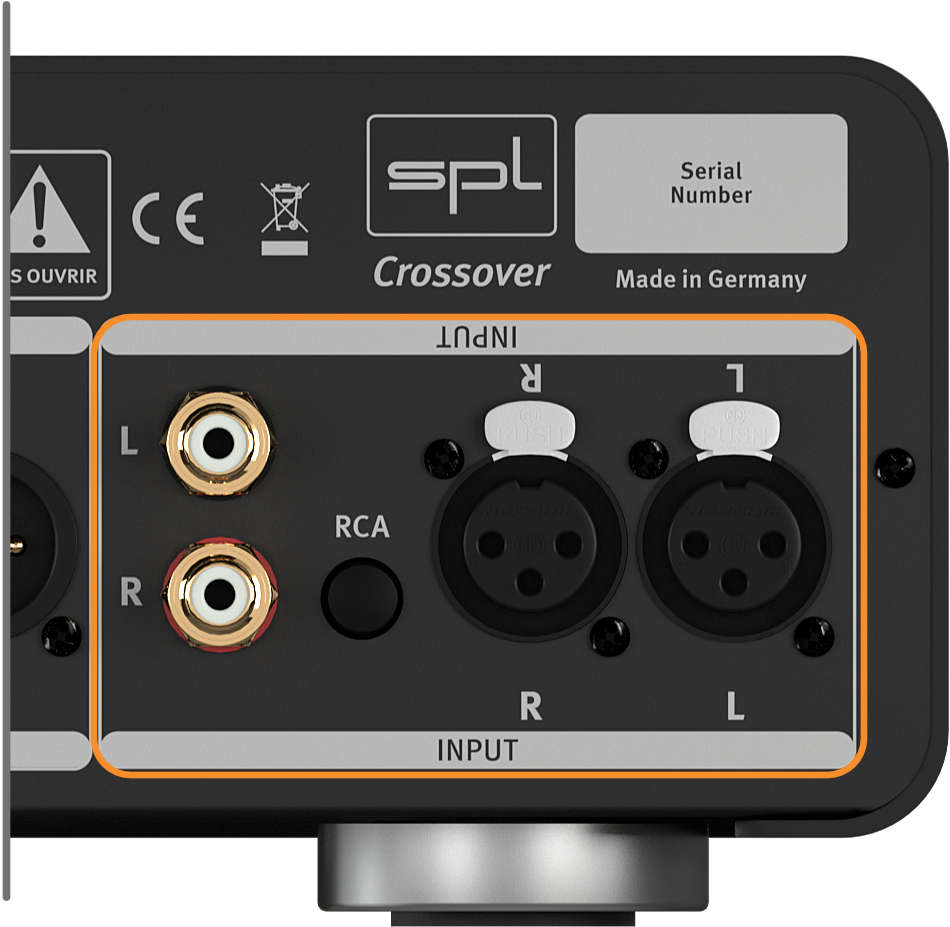

Crossover 同时提供平衡输入，带有 XLR 插口和 RCA镀金标准输入口。

低 & 中 – 高

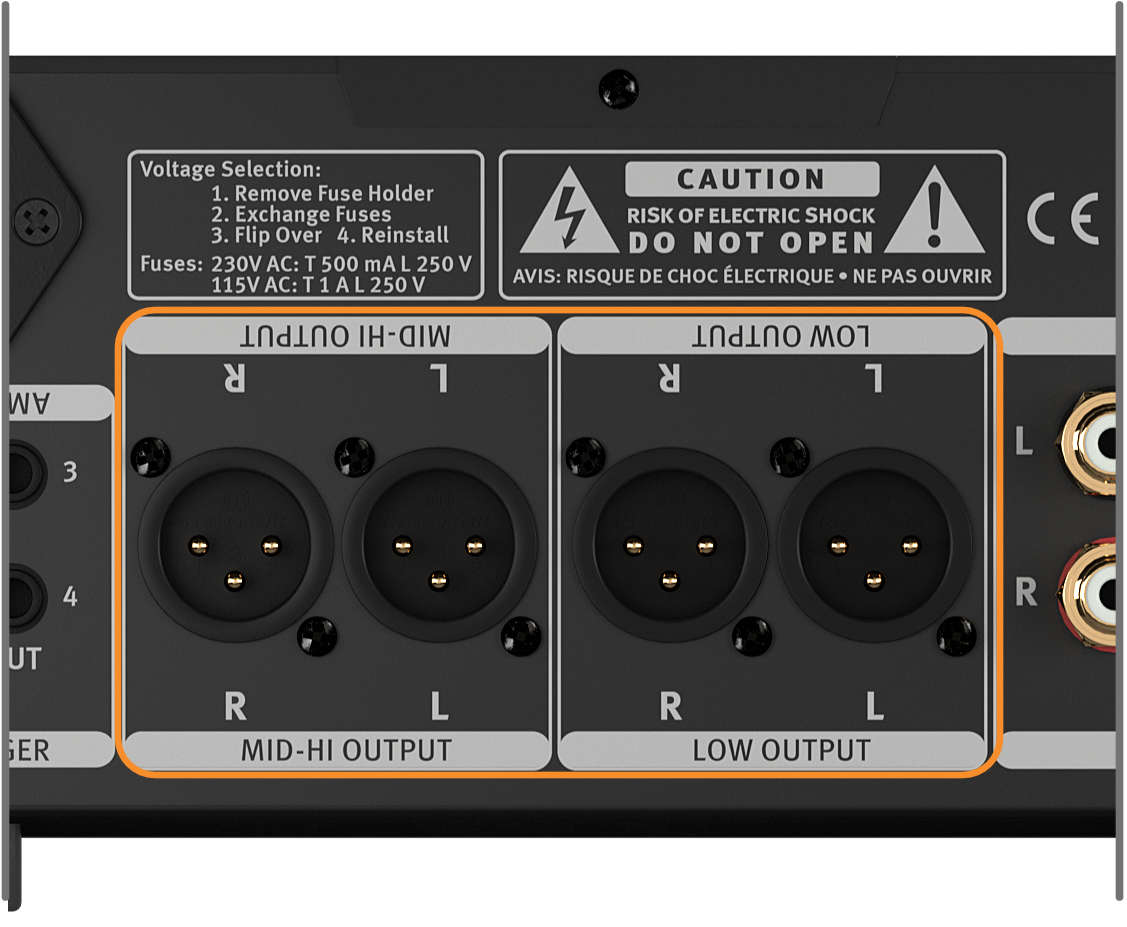

在输出端，功率放大器或有源扬声器和低音扬声器、超低扬声器一样，可以通过XLR 连接至低 & 中 – 高输出口。

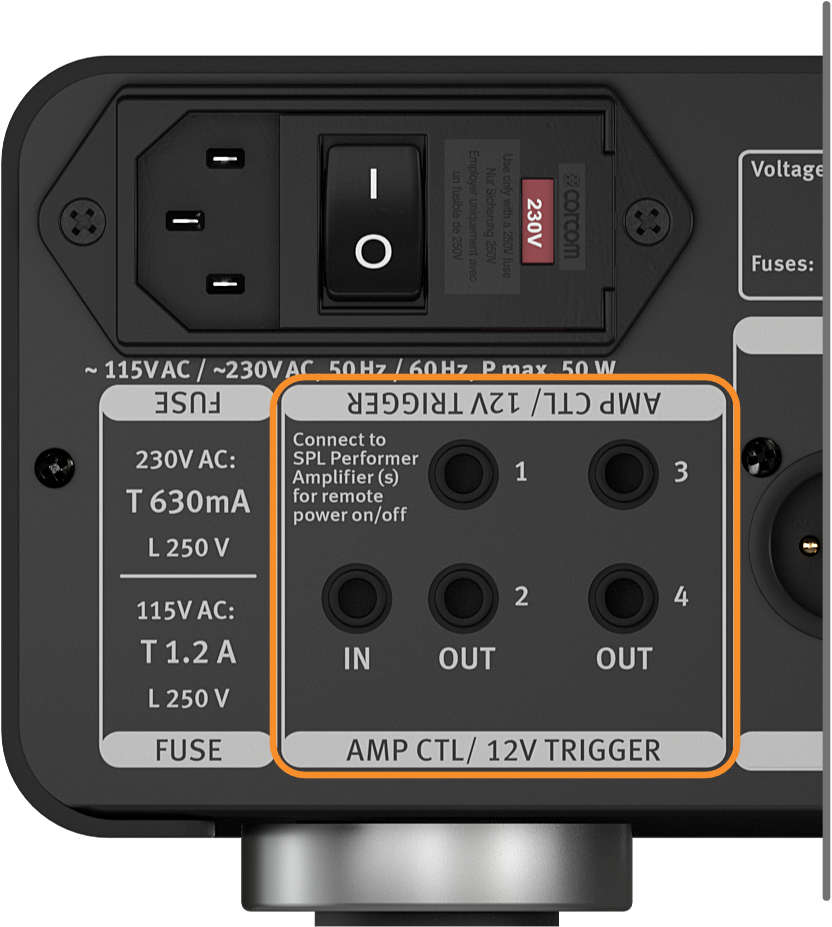

AMP CTL

AMP CTL 插口有着 4 个功率放大器，带有 12 V 触发输入可连接至 Crossover 以实现它们的开和关.

Crossover 本身也可以通过一个像 Director Mk2 或 Phonitor x的前置放大器激活开启。

技术指标

模拟输入 & 输出：XLR（平衡）和 RCA

最大输入 & 输出增益：32.5 dB

输入阻抗 (RCA)：20 kΩ

输入阻抗 (XLR)：20 kΩ

输出阻抗：75 Ω

共模抑制比 (XLR)：-82 dBu

频响范围 (-3 dB)：4 Hz – 300 kHz

串扰 (1 kHz)：-70 dBu

THD (0 dBu, 1 kHz, 中–高频滤波器开启)：0.0008 %

THD (0 dBu, 30 Hz, 低频滤波器开启)：0.0014 %

噪音 (A-加权, 中–高频输出)：-106 dBu

噪音 (A-加权, 低频输出)：-104,9 dBu

动态范围 (中–高频输出)：138 dB

动态范围 (低频输出)：136.9 dB

内部线性供电、带有屏蔽环形变压器

模拟音频操作电压：+/- 60 V

继电器及 LED 操作电压：+ 12 V

主电力供应

主电压 (可选, 见保险部分)：230 V AC / 50; 115 V AC / 60 Hz

230 V 保险：T 500 mA

115 V 保险：T 1 A

功耗：最大 50 VA

待机时功耗：< 0,3 W

体积 & 重量

宽 x 高 x 深：278 x 100 x 300 毫米，11 x 4 x 11.81 英寸

单位重量：5 千克，11.02 磅

运输重量：(含包装)，5.95 千克，13.12 磅
